Опоры освещения НФ

Несиловые фланцевые трубчатые опоры освещения НФ: назначение и характеристики

Опора НФ – это несиловая фланцевая трубчатая опора освещения, которая используется для размещения уличных светильников.

В отличие от силовых аналогов, данные металлоконструкции рассчитаны исключительно на внутренний (подземный) подвод питающего кабеля. Подвес воздушных линий передач (СИП) и тяжелого оборудования не допускается.

Опора освещения НФ изготавливается из полой трубной стальной заготовки. В зависимости от требуемой проектной высоты, ствол металлоконструкции собирается из одного, двух или трех трубных сегментов. Ступенчатая структура, при которой нижняя секция всегда имеет больший диаметр, чем верхняя, гарантирует конструкции оптимальную жесткость и высокую устойчивость к ветровым нагрузкам.

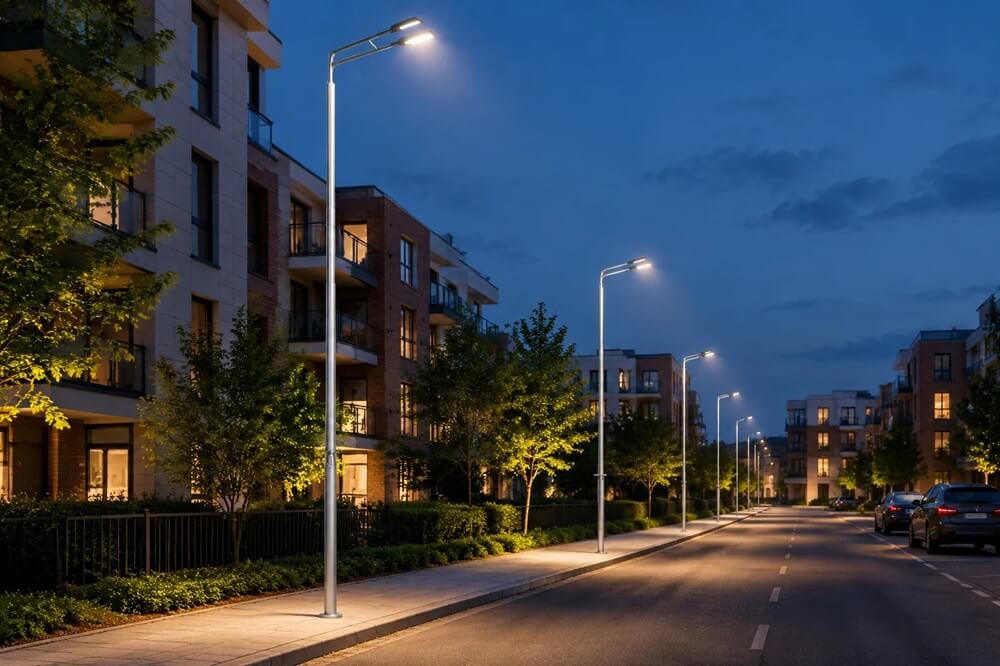

Данный вид опор освещения предназначен для организации наружного освещения пешеходных зон, парков, скверов, жилых кварталов и внутренних территорий предприятий.

Виды опор освещения НФ

Опора НФ 4 – несиловая фланцевая трубчатая опора освещения высотой 4 метра.

Опора НФ 5 - несиловая фланцевая трубчатая опора освещения высотой 5 метров.

Опора НФ 6 - несиловая фланцевая трубчатая опора освещения высотой 6 метров.

Опора НФ 7 - несиловая фланцевая трубчатая опора освещения высотой 7 метров.

Опора НФ 10 - несиловая фланцевая трубчатая опора освещения высотой 10 метров.

Расшифровка аббревиатуры с наименование опоры НФ на примере опоры НФ-4,0-02-гц:

«НФ» – несиловая фланцевая

«4,0» – высота в метрах

«02» – подземный способ подвода кабеля

«гц» – покрытие горячим цинком.

Таким образом, опора НФ-4,0-02-гц – это опора несиловая фланцевая высотой 4 метра с подземным способом подвода питающего кабеля, покрытая горячим цинком.

Характеристики опоры несиловой НФ

Обратите внимание: предприятие «Декарт» принимает заказы на индивидуальное проектирование и изготовление опор НФ по чертежам и техническим параметрам Заказчика. Окончательная комплектация, габариты ревизионных лючков, наличие дополнительных технологических отверстий и точные координатные размеры фланца фиксируются в договоре поставки и прописываются в паспорте изделия.

Полная комплектация систем уличного освещения на базе опоры НФ

Сама по себе металлическая опора является лишь несущим элементом. Чтобы с нуля смонтировать и запустить работающую систему уличного освещения, требуется приобрести сопутствующее оборудование:

• Закладная фланцевая деталь фундамента (ЗФ)

• Силовой кабель

• Кронштейн для светильника

• Светодиодный уличный светильник

• Декоративный цоколь для опоры освещения – по желанию.

Внимание: сопутствующее электрооборудование и фундаментные части подбираются под конкретный проект индивидуально и не входят в базовую стоимость опоры освещения.

Правила монтажа фланцевых опор НФ

Установка несиловых металлических опор НФ осуществляется в несколько этапов:

1. В грунте подготавливается котлован, в который помещается трубчатый или анкерный закладной элемент фундамента.

2. Проводится центровка детали фундамента, после чего выполняется бетонирование основания.

3. После набора бетоном проектной прочности производится стыковка опорного фланца наземной части с фланцем закладного элемента.

4. Конструкция надежно фиксируется с помощью крепежных метизов (болтов, гаек, шайб или шпилек).

Главный плюс фланцевого метода монтажа — высокая ремонтопригодность. При повреждении надземной части (например, вследствие дорожно-транспортного происшествия) ствол можно быстро демонтировать без разрушения бетонного основания и заменить на новый.

Купить опору освещения НФ

Предприятие «Декарт» производит трубчатые опоры в классическом и декоративном исполнении. У нас вы можете приобрести опоры освещения из наличия с комплектующими или под заказ.

Преимущества покупки опор освещения на предприятии «Декарт»:

• Действительно низкие цены

• Расширенная гарантия - 3 года

• Метизы в комплекте

• Высокое качество изделий

• Точное соблюдение сроков поставки.

Остались вопросы? Свяжитесь с нами, мы будем рады провести для вас консультацию по выбору опор освещения.
